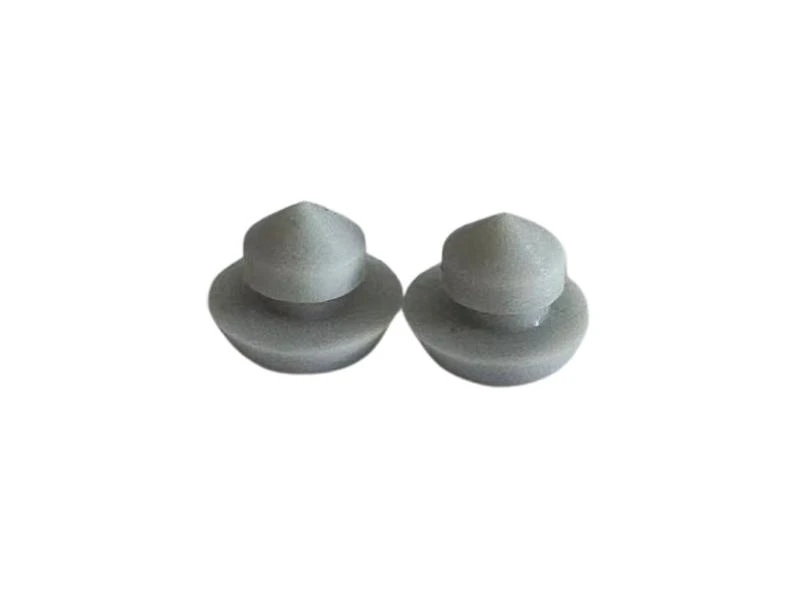

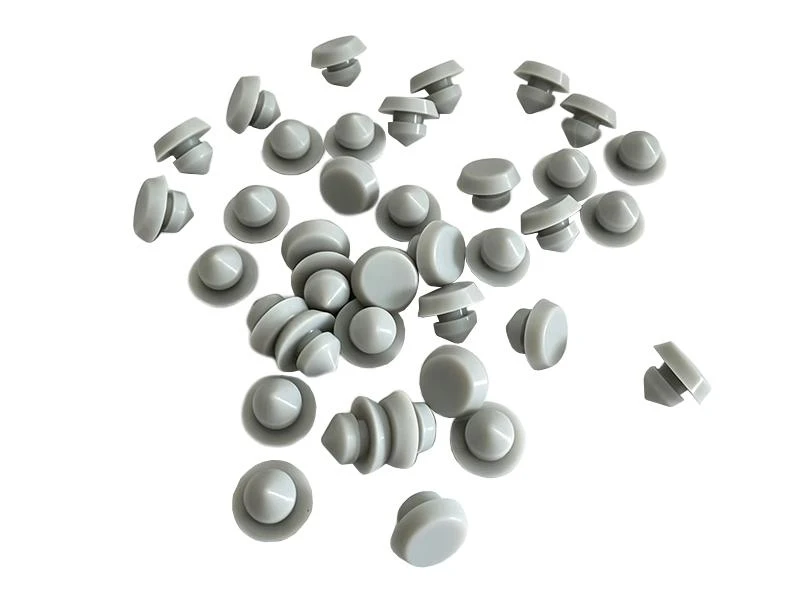

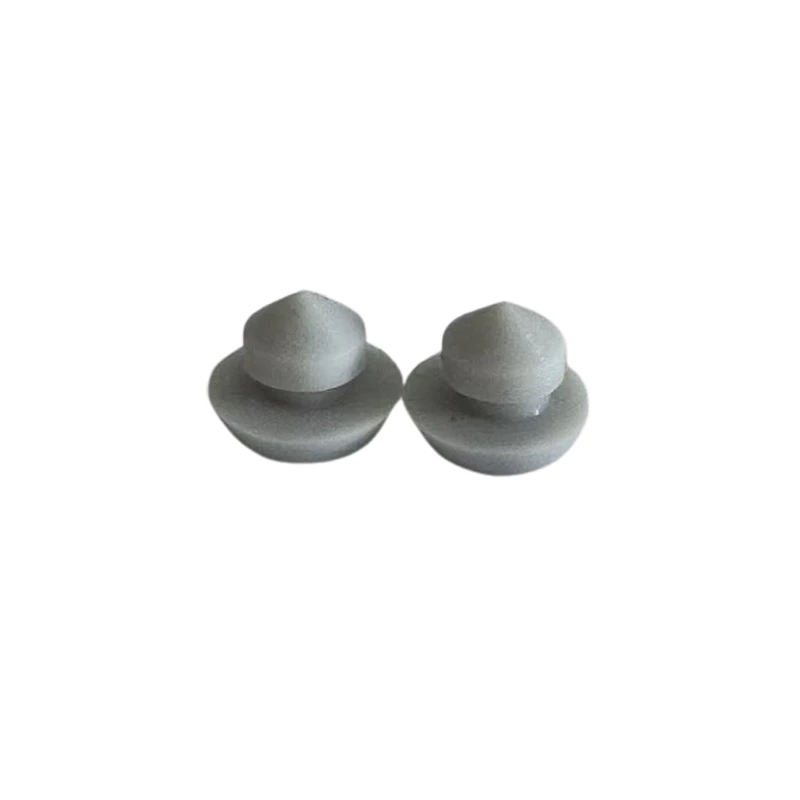

Silikona caurumu spraudnis ir veidots kā nepārtraukta gumijas sastāvdaļa ar noteiktu galvu, ievietošanas korpusu un stiprinājuma rievu. Ģeometrija ir veidota tā, lai tā ietilptu sagatavotā paneļa atverē bez papildu stiprinājuma piederumiem.
- Spraudņa galva - Palielinātā augšējā daļa nosedz paneļa atvērumu un nodrošina gatavu virsmu pēc uzstādīšanas.
- Ievietošanas korpuss - Izstiepjas caur paneļa atvērumu un ir izmērīts atbilstoši vajadzīgajam cauruma diametram.
- Stiprinājuma grope - Padziļināta rieva ap spraudņa korpusu uztver paneļa malu un nodrošina mehānisku aizturi pēc ievietošanas.
- Paneļa kontakta laukums - Galvas apakšdaļa un rievu pleci veido kontrolētas saskares virsmas ar paneli, palīdzot novietot kontaktdakšu konsekventā dziļumā.
Cauruma izmēra un paneļa biezuma saderība
Pareiza saskaņošana ir atkarīga gan no atvēruma diametra, gan no paneļa biezuma. Spraudnis jānorāda saskaņā ar faktisko caurumu vai urbumu, nevis tikai nominālo paneļa izmēru.
- Cauruma diametrs - Ievietošanas sekcijas izmēri ir ap mērķa cauruma diametru, lai sasniegtu nepieciešamo piespiešanu-.
- Paneļa biezums - Rievas platumam un rievas dziļumam jāatbilst faktiskajam paneļa biezumam, lai paneļa mala varētu pareizi ievietoties fiksācijas daļā.
- Galvas diametrs - Galvai ir jānodrošina pietiekama pārklāšanās ap atveri, netraucējot blakus esošajām sastāvdaļām vai montāžas aparatūru.
- Izmēru pielaide - Nosakot galīgos spraudņa izmērus, jāņem vērā caurumu izgatavošanas pielaide, pārklājuma biezums un paneļa deformācija.
Silikona materiāla veiktspēja
Elastīgā atgūšana
Silikons deformējas, spiežot{0}}uzstādīšanas laikā, un pēc tam, kad tas iziet cauri paneļa atvērumam, atgriežas sākotnējā profilā, palīdzot saglabāt paredzēto noturošās{1}}rievas ģeometriju.
Temperatūras elastība
Materiāls paliek elastīgs temperatūras izmaiņu ietekmē, ļaujot spraudnim saglabāt piemērotību, kad iekārta piedzīvo atkārtotus sildīšanas un dzesēšanas ciklus.
Laikapstākļu un ozona izturība
Silikonu var norādīt atklātām iekārtām, kur kontaktdakša var saskarties ar saules gaismu, ozonu, mitrumu un mainīgiem āra apstākļiem.
Ilgtermiņa-fiziskā stabilitāte
Piemērots silikona savienojums var saglabāt savu elastību un izmēru izturēšanos ilgstošas darbības laikā, ja faktiskā temperatūra un vides apstākļi atbilst materiāla specifikācijām.
Pielāgota silikona caurumu spraudņu izgatavošana
Ģeometrijas attīstība
Galvas diametru, kopējo augstumu, ievietošanas garumu, rievas platumu un rievas dziļumu var pielāgot atbilstoši paneļa konstrukcijai.
Fit optimizācija
Stiprinājuma rievu var izveidot ap faktisko paneļa biezumu un caurumu pielaidi, lai sasniegtu nepieciešamo uzstādīšanas un aiztures stāvokli.
Materiāla un izskata iespējas
Silikona cietību, krāsu, virsmas apdari un savienojuma specifikāciju var izvēlēties atbilstoši aprīkojuma videi un identifikācijas prasībām.
Izstrādājuma paraugs-
Esošos spraudņus, rasējumus, CAD failus vai paneļu paraugus var izmantot kā atsauces prototipa izstrādei un turpmākai sērijveida ražošanai.
FAQ
Vai silikona caurumu aizbāzni var uzstādīt uz pārklāta vai krāsota paneļa?
Jā. Pārklātos paneļus var izmantot, ja galīgie atvēruma izmēri nepārsniedz norādīto pielaidi. Pārklājuma biezums ap caurumu jāņem vērā atbilstības pārbaudes laikā.
Vai spraudni var noņemt, ja panelim ir jāpiekļūst vēlāk?
Jā. Elastīgā konstrukcija ļauj noņemt aizbāzni, kad nepieciešama piekļuve atverei. Izņemšanas metodei jāizvairās no aiztures daļas sagriešanas vai pārmērīgas izstiepšanas.
Vai panelis ir jāizjauc pirms spraudņa uzstādīšanas?
Nav obligāti. Pieejamām atverēm spraudni parasti var uzstādīt tieši no paneļa virsmas. Pieejamā darba vieta ir jāpārbauda, ja atvere atrodas citu sastāvdaļu tuvumā.
